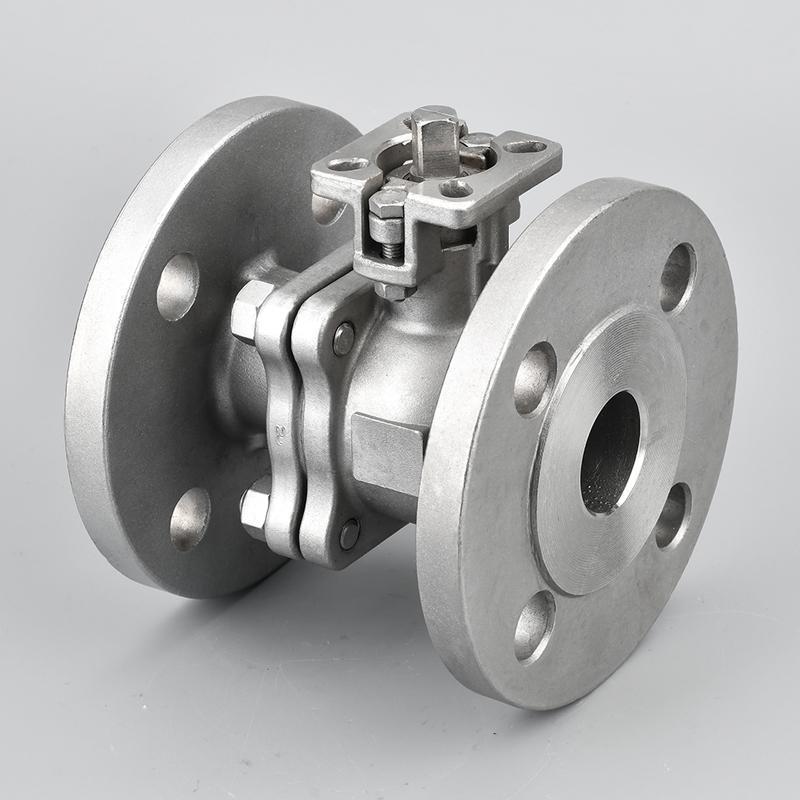

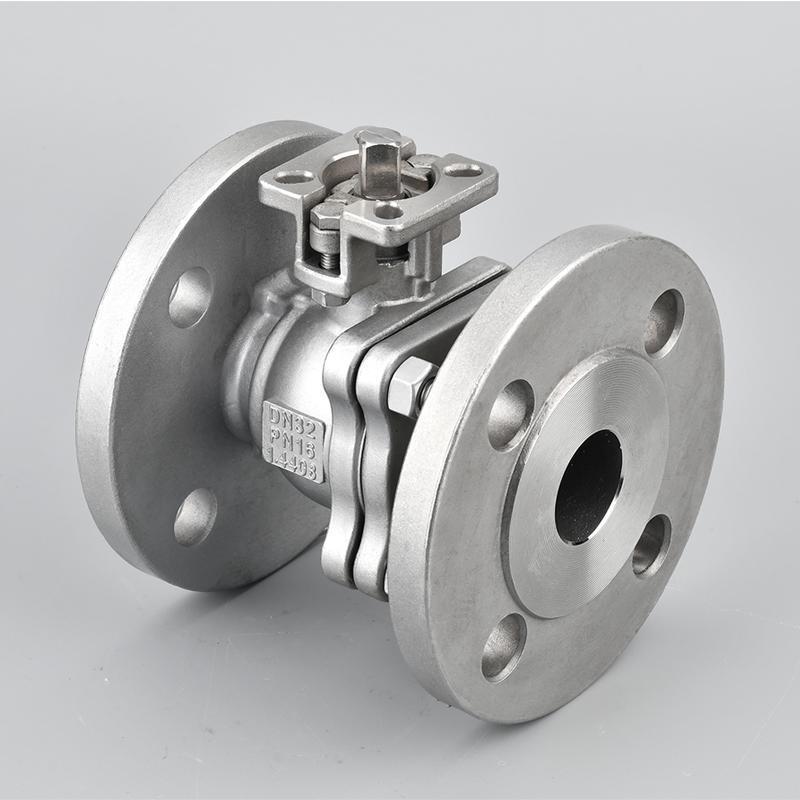

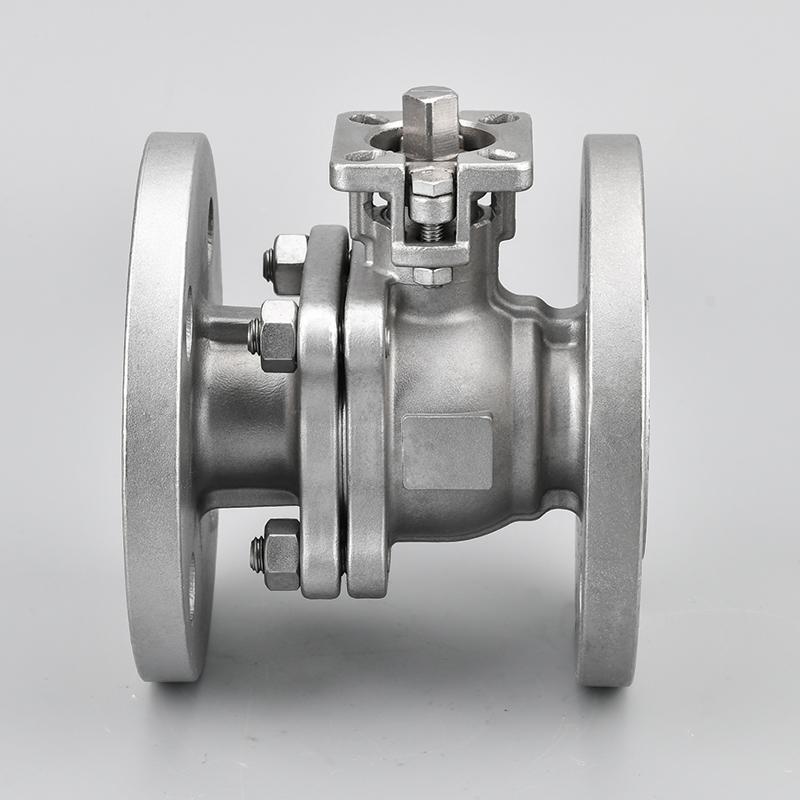

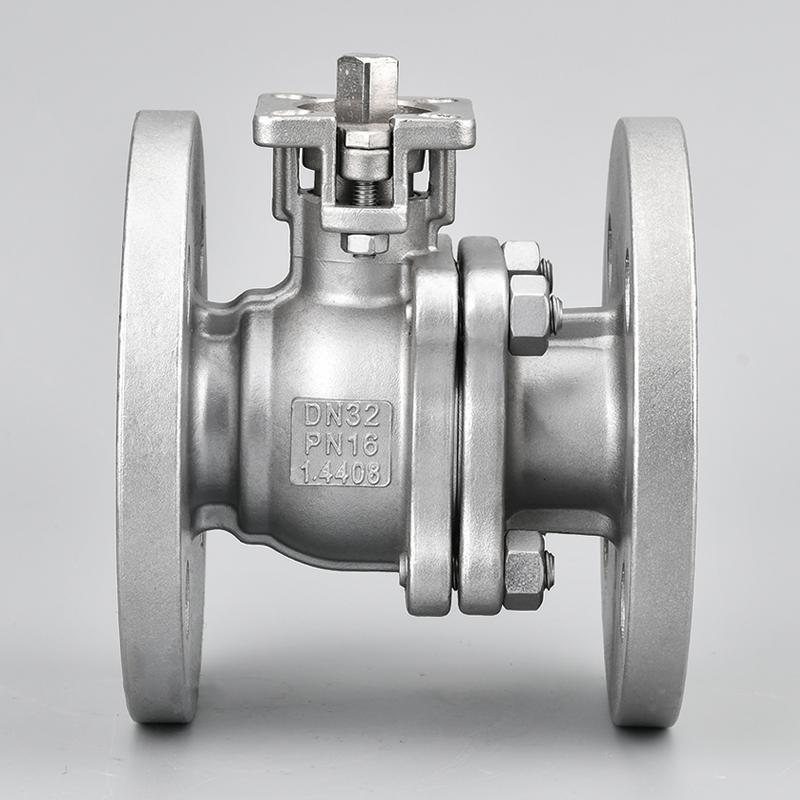

德标高平台法兰球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气过氧化氢,甲烷和乙烯等。德标高平台法兰球阀是组合式的。 本类阀应安装在管道的水平方向。
德标高平台法兰球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。德标高平台球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，德标高平台法兰球阀而且还适用于工作条件恶劣的介质，如氧气过氧化氢,甲烷和乙烯等。球阀阀体是组合式的。 本类阀应安装在管道的水平方向。
产品设计标准：
设计和制造标准按照: DIN3357 EN 12516-1；
连接端尺寸按照：DIN EN 1092-1；
检验和测试按照: DIN3230 EN12266；
防火设计按照：API607 ISO 10497；
平台标准：ISO5211
外形尺寸表：
| Size | PN | d | L | R | C | D | H | H1 | E | F | T | □P | Фd1 | Фd2 | ФC1 | ФC2 | N | ØX | ISO5211 |
| 1/2" | 10-40 | 15 | 115 | 45 | 65 | 95 | 49 | 76 | 110 | 2 | 14 | 9 | 42 | 36 | 6 | 6 | 4 | 14 | F03-F04 |
| 3/4" | 10-40 | 20 | 120 | 58 | 75 | 105 | 54 | 81 | 110 | 2 | 16 | 9 | 42 | 36 | 6 | 6 | 4 | 14 | F03-F04 |
| 1" | 10-40 | 25 | 125 | 68 | 85 | 115 | 60 | 90 | 130 | 2 | 16 | 11 | 50 | 42 | 7 | 6 | 4 | 14 | F04-F05 |
| 1-1/4" | 10-40 | 32 | 130 | 78 | 100 | 140 | 71 | 102 | 160 | 2 | 16 | 11 | 50 | 42 | 7 | 6 | 4 | 18 | F04-F05 |
| 1-1/2" | 10-40 | 38 | 140 | 88 | 110 | 150 | 78 | 115 | 185 | 3 | 16 | 14 | 70 | 50 | 9 | 7 | 4 | 18 | F05-F07 |
| 2" | 10-40 | 50 | 150 | 102 | 125 | 165 | 85 | 122 | 185 | 3 | 18 | 14 | 70 | 50 | 9 | 7 | 4 | 18 | F05-F07 |
| 2-1/2" | 10-16 | 65 | 170 | 122 | 145 | 185 | 100 | 168 | 305 | 3 | 18 | 17 | 102 | 70 | 11 | 9 | 4 | 18 | F07-F10 |
| 3" | 10-16 | 78 | 180 | 138 | 160 | 200 | 110 | 178 | 305 | 3 | 20 | 17 | 102 | 70 | 11 | 9 | 8 | 18 | F07-F10 |
| 4" | 10-16 | 100 | 190 | 158 | 180 | 220 | 130 | 198 | 305 | 3 | 20 | 22 | 102 | 70 | 11 | 9 | 8 | 18 | F07-F10 |
| 5" | 10-16 | 125 | 325 | 188 | 210 | 250 | 165 | 234 | 500 | 3 | 22 | 27 | 125 | 102 | 14 | 12 | 8 | 18 | F12-F14 |
