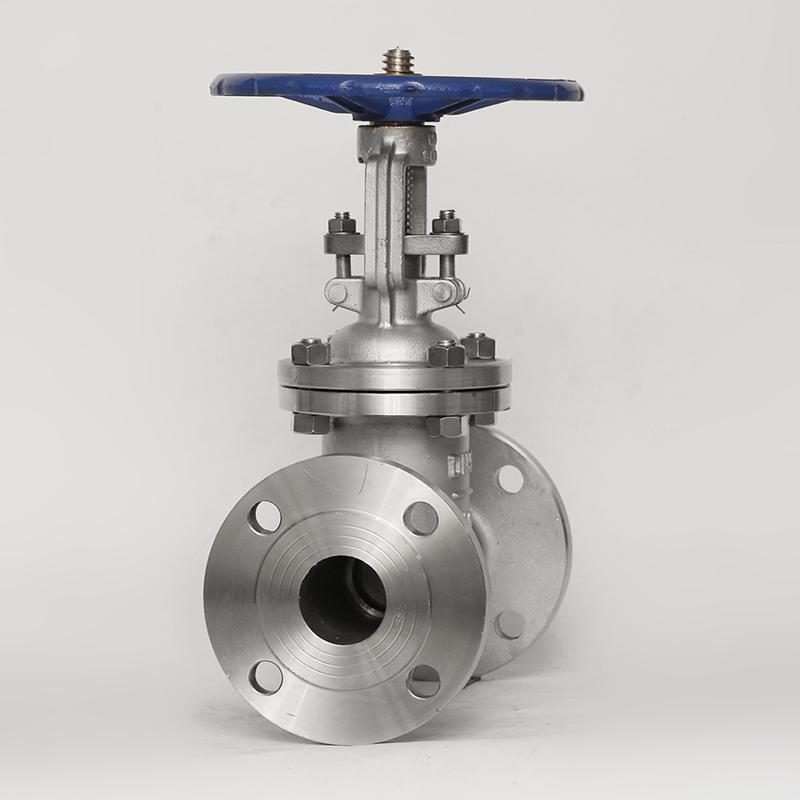

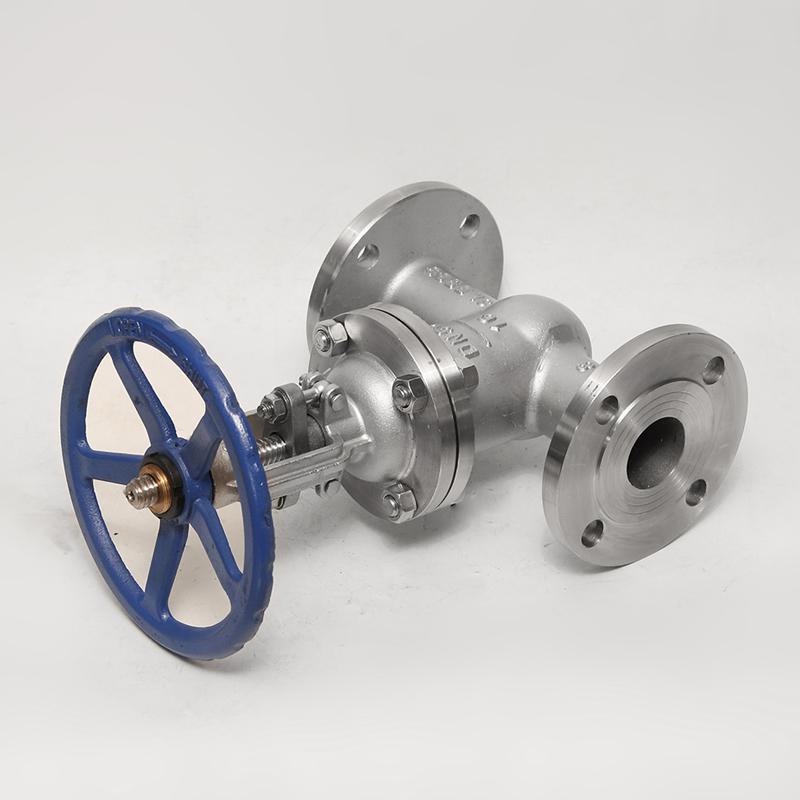

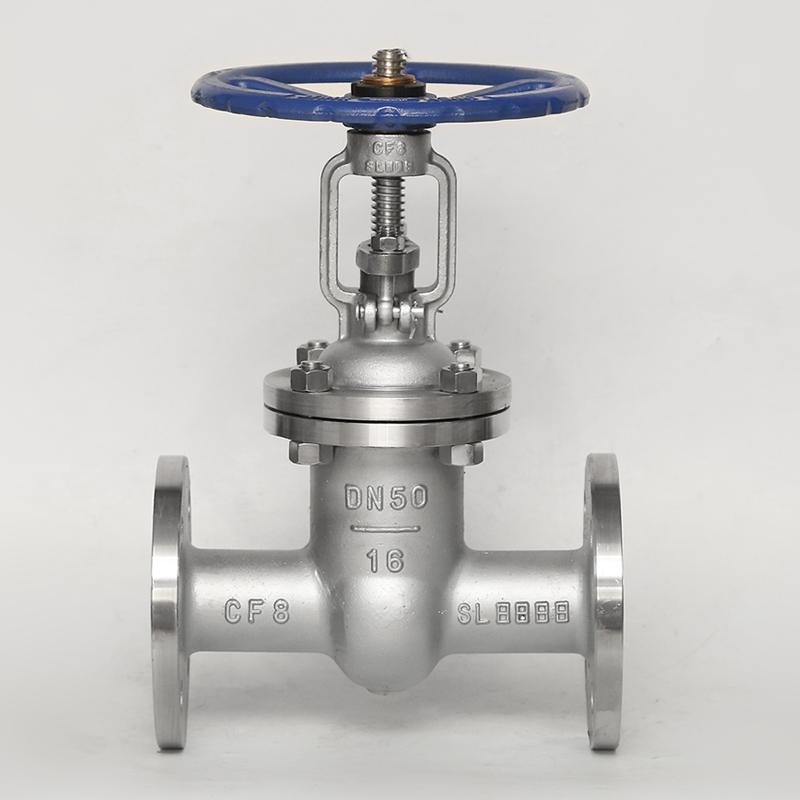

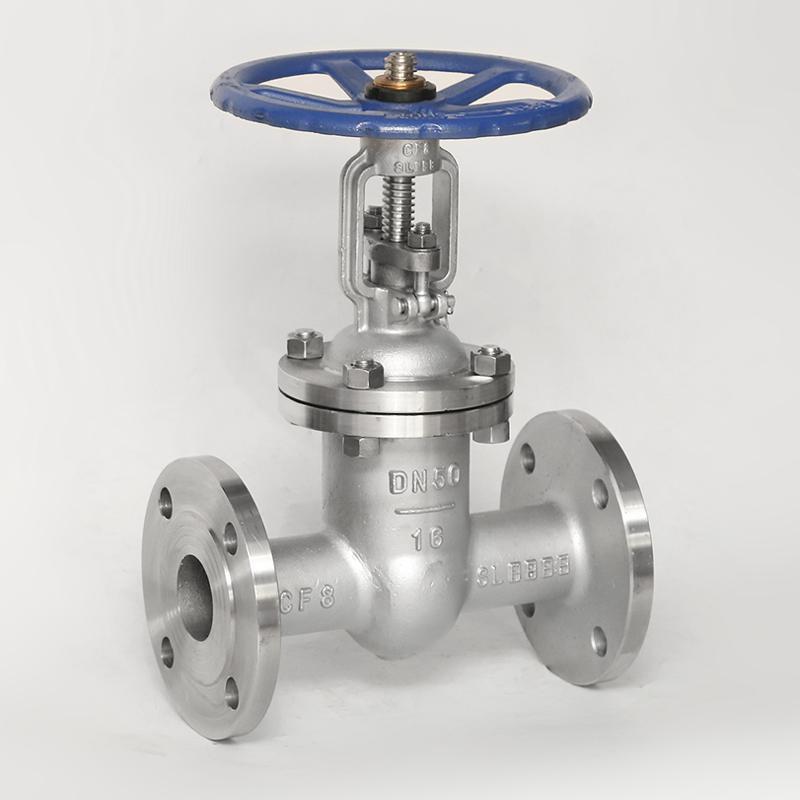

法兰式不锈钢闸阀Z41W的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 ,不能作调节和节流。闸板有两个密封面 , 常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50,介质温度不高时为 2°52 。楔式闸阀的闸板可以做成一个整 体，叫做刚性闸板;也可以做成能产生微量变形的闸板 , 以改善其工艺性 ,弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。
不锈钢法兰闸阀广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。
产品优点：
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式
执行标准：
设计规范：GB/T 12234
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220
性能规范
| 型号 | 公称压力 (MPa) | 实验压力 | 工作温度(℃) | 适用介质 | ||
| 强度水(MPa) | 密封(水)空气 （MPa） | 低压密封空气 （MPa） | ||||
| Z41H-16C Z41W-16P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤425 | 硝酸类 |
| Z41W-25P(R) | 2.5 | 3.8 | 2.8 | ≤200 | 醋酸类 | |
| Z41W-40P(R) | 4.0 | 6.0 | 4.4 | |||
| Z41W-64P(R) | 6.4 | 9.6 | 7.0 | |||
