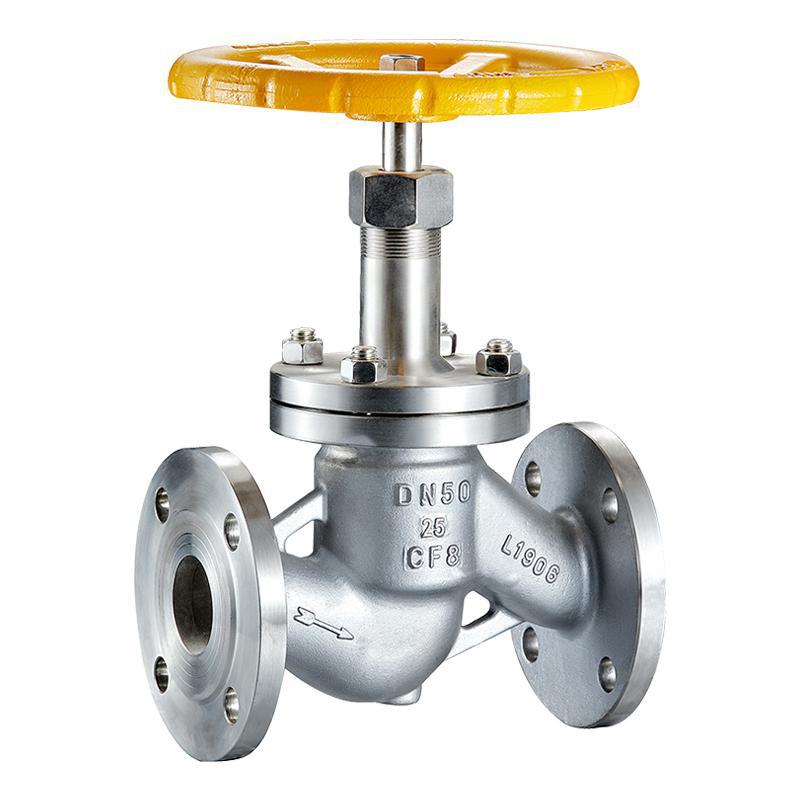

法兰氨用截止阀的密封面采用巴氏合金、四氟、尼龙等。采用耐低温优质碳钢或不锈钢为阀体，使用寿命长。是安装在制冷系统的设备或管路上，用来接通和切断制冷工质流动的通道，在使用过程中遇到温差幅度变动环境下能自然达到化学处理性能。
主要用途
法兰氨用截止阀适于温度-40~+150℃的氨、氨液介质的管路及液化气管路上作启闭作用。主要适用于冷冻、制冷、化工、石油、食品、冶炼、液化气等单位使用。
主要零件材料
| 零件名称 | 阀体、阀盖 | 密封圈 | 填料 | 填料压盖 | 阀杆 | 垫片 |
| J41B-25C | 铸钢 | 巴氏合金 | 聚四氟乙 烯 | 碳钢 | 聚四氟乙 烯 | |
| J41B-25Z | 灰铸铁 | |||||
| J41B-25P | 不锈钢 | 不锈钢 | ||||
| J41F-25Z | 灰铸铁 | 碳钢 | ||||
主要性能规范
| 公称压力PN（MPA） | 试验压力PS（MPa） | 适用介质 | 适用温度（℃） | |
| 2.5 | 3.8 | 氨气、氨液等NH3 | 巴氏合金-40℃+150℃ | 四氟-40℃+200℃ |
| 4.0 | 6.4 | |||
| 公称通径 DN（mm） | 尺 寸（mm） | |||||||||||
| L | D | D1 | D2 | D4 | b | f | f1 | Z-φd | 关 | 开 | D3 | |
| 10 | 130 | 90 | 60 | 40 | 35 | 16 | 2 | 4 | 4-φ14 | 165 | 185 | 110 |
| 15 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 4-φ14 | 165 | 185 | 110 |
| 20 | 150 | 105 | 75 | 55 | 51 | 18 | 2 | 4 | 4-φ14 | 170 | 200 | 120 |
| 25 | 160 | 115 | 85 | 65 | 58 | 18 | 2 | 4 | 4-φ14 | 197 | 210 | 120 |
| 32 | 180 | 135 | 100 | 78 | 66 | 20 | 2 | 4 | 4-φ18 | 199 | 213 | 140 |
| 40 | 200 | 145 | 110 | 85 | 76 | 20 | 3 | 4 | 4-φ18 | 248 | 264 | 160 |
| 50 | 230 | 160 | 125 | 100 | 88 | 22 | 3 | 4 | 4-φ18 | 265 | 295 | 180 |
| 65 | 290 | 180 | 145 | 120 | 110 | 24 | 3 | 4 | 8-φ18 | 310 | 349 | 220 |
| 80 | 310 | 195 | 160 | 135 | 121 | 26 | 3 | 4 | 8-φ18 | 340 | 357 | 240 |
| 100 | 350 | 230 | 190 | 160 | 150 | 30 | 3 | 4.5 | 8-φ23 | 380 | 413 | 280 |
| 125 | 400 | 270 | 220 | 188 | 176 | 32 | 3 | 4.5 | 8-φ25 | 430 | 451 | 320 |
| 150 | 480 | 300 | 250 | 218 | 204 | 32 | 3 | 4.5 | 8-φ25 | 505 | 492 | 360 |
| 200 | 600 | 360 | 310 | 278 | 260 | 34 | 3 | 4.5 | 12-φ25 | 550 | 806 | 400 |
| 250 | 650 | 425 | 370 | 335 | 31 | 36 | 3 | 4.5 | 12-φ30 | 730 | 880 | 450 |
| 300 | 750 | 485 | 430 | 390 | 364 | 40 | 3 | 4.5 | 16-φ30 | - | 995 | 550 |
